[投影之窗消息] 隨著科學技術的不斷發展，投影顯示技術也在向真實的視覺還原方向發展，3D、融合、超比例、超視域、全視域等等已經全面的向我們走來，“真實還原”是未來投影顯示技術的發展主要方向，符合人眼水平視角180°的邊緣融合技術已經日趨成熟。
在追求亮麗的超大畫面、純真的色彩、高分辨率的顯示效果，歷來是人們對視覺感受的一種潛在要求。大到展覽館、科技館、指揮監控中心、網管中心的建立，小到視頻會議、學術報告、技術講座和多功能會議的應用，對大畫面、多色彩、高亮度、高分辨率顯示效果的渴望越來越強烈，而傳統的電視墻、投影硬拼接屏和箱體拼接墻等很難滿足人們在這方面的要求，而最近迅速崛起的邊緣融合技術是近年來興起的一個新的無縫拼接技術，它更好的改善了拼接圖像的視覺效果，而正在逐步成為適應這一需求的有效途徑。
為什么需要融合技術：
沒有任何割裂感覺的整幅畫面總是帶給人們完美的視覺享受，靚麗的畫面更是帶來美妙的視覺沖擊，更高的分辨率在提高清晰度的同時，使人們感受到細微顯示的魅力。從技術角度而言，投影距離的縮短，也大大的節省了空間，降低了投影機使用環境的建設成本。而在監控領域以及體育場館的大屏幕顯示等領域，單臺投影機所打出的畫面無論從亮度、分辨率、投影距離等，都無法實現能夠使得用戶感到滿意的效果。因此，由多臺投影機通過拼接所實現的大范圍高亮度顯示方案，就被諸多專業用戶所廣泛接受。
什么是融合技術：
投影機的融合技術是什么，又是如何實現的？

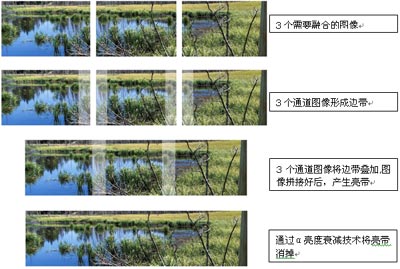

所謂投影邊緣融合技術，是在投影拼接方式原理發展出來的，形成原理如下圖：
而融合技術目前主要分為兩大分類：
1、 利用融合處理器融合
就是把“形成邊帶”與“α亮度衰減技術”集成在一臺處理器內。
2、 利用投影機內置處理融合
投影機內置的處理融合一般只包含“α亮度衰減技術”。所以還需要外部設備來“形成邊帶”
兩種技術從原理上講，十分相似。但是就實際效果而言，根據多個項目驗證，筆者認為后者效果更加。后者融合區過渡一般都比前者融合區要好。
融合技術的一些難點：
1、多臺參與融合的投影機亮度很難100％的一致。
2、多臺參與融合的投影機色度很難100％的一致。

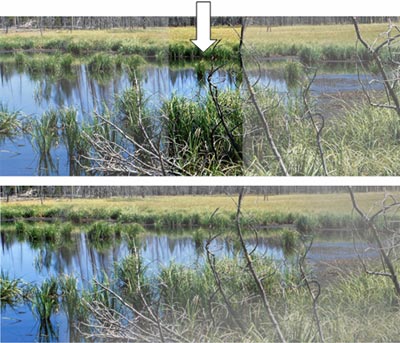

如上圖，這種情況很容易出現，就是會出現三個區域三個顏色。
那么如何讓融合更簡單？如何克服融合技術的難點呢？由松下電器所開發的6款工程投影機（PT-FDW510、PT-FD570、PT-DW7000C-K、PT-D7700C-K、PT-D10000C、PT-DW10000C）在投影機內置融合技術上有新突破,技術主要亮點在于：可以在設定的融合區內，調節亮度。這樣可以令過渡區域更平滑。

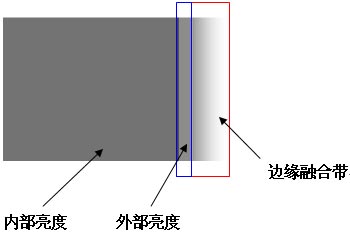

單獨調節這一區域的亮度過渡，當內部亮度和邊緣融合帶在亮度上偏差較大時，外部亮度調整就顯得非常必要。

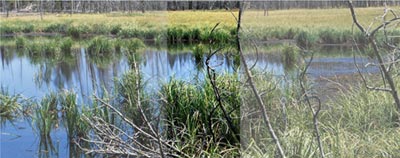

如圖，可以讓融合區成為很好的過渡。

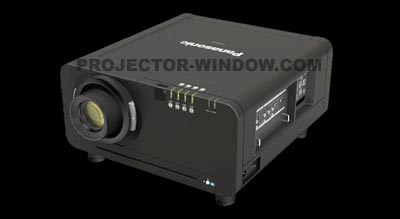

當然，要實現完美的融合視覺享受，硬件方面還需要一張無縫的投影屏幕和周邊設備；但是專業的融合系統設計，專業的安裝調試也是融合顯示系統的重要一環。下面簡單介紹一下松下PT-D10000C工程投影機的內置邊緣融合技術。
色彩匹配
當多臺投影機同時投射時，色彩匹配功能能夠修正各臺投影機投射出來的色彩的不同。電腦軟件能夠保證對色彩準確和方便的控制。除此之外，7色軸調節(紅，綠，藍，黃，青，紫紅，白)也更準確的保證了色彩的一致性。
邊緣拼接

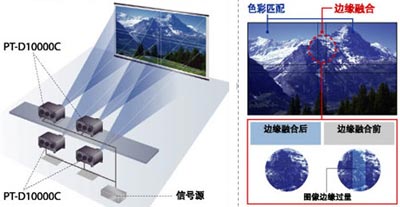

相鄰的畫面邊緣能夠被連接起來，同時重疊部分的亮度也能夠被控制。如：在一個2×2的多畫面拼接系統中，四個畫面能夠通過邊緣融合功能連接成一個完整，光滑的整體畫面。
隨著投影機內置融合技術的逐步應用，絢麗多彩的大畫面超比例圖像將越來越多的應用到專業視頻技術領域。
|
讓過渡更精彩 - 淺談投影機內置融合技術
