鋼筋混凝土結構：剪力墻

腳手架材料：鋼管腳手架

腳手架搭設：雙排腳手架

腳手架支固：落地式腳手架

連接方式：扣件式

搭設高度：10.19m

腳手架計算書：懸挑式腳手架

基本參數：卸荷設置：無；腳手架搭設排數：排腳手架；腳手架鋼管類型：Φ48×2.75；腳手架架體高度H(m)：10.19；立桿步距h(m)：1.8；立桿縱距或跨距l(xiāng)a(m)：1.5；立桿橫距l(xiāng)b(m)：0.9；橫向水平桿計算外伸長度a1(m)：0.15；內立桿離建筑物距離a(m)：0.2；雙立桿計算方法：不設置雙立桿。

本資料為[名企]渾南框架結構組合式懸挑腳手架專項施工方案2021（166P+WORD）

一、工程概況

       本工程所處地理環境優越，交通便利。總建筑面積131000平米，包含7棟高層（21F）、地下車庫及人防，本工程結構類型為現澆剪力墻結構。本工程的±0.000，相當于85高程5.100米。

二、主樓懸挑腳手架

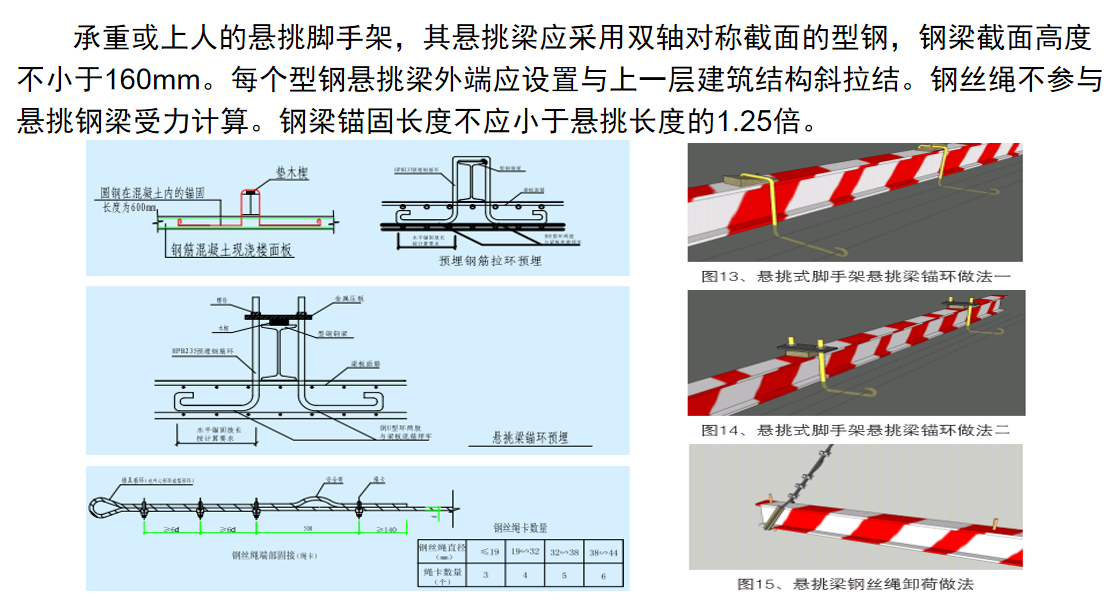

       自三層樓面開始采用上拉式懸挑承力架，每六層懸挑一次，懸挑架沿主體周?chē)蝗Σ荚O(shè)于結構墻體。當拉桿錨固點混凝土強度未達到規范要求，尚不能正常工作時，在下一挑架子頂端設臨時大橫桿（內外側均有），作為臨時擱置點。同時每根懸挑工字鋼下加設鋼管斜撐，作為臨時支撐，拉桿正常工作后作為保險措施，不參與懸挑鋼梁受力計算。拉桿正常工作前，腳手架搭設不得超過4步（7.2m）。人貨梯平臺是獨立性平臺，獨立設置，與懸挑腳手架不相連。

三、目錄

1  編制依據及工程概況

2  腳手架構造工藝

2.1 外腳手架構造                       2.2 外腳手架節點構造               2.3 懸挑架腳手架搭設

2.4 腳手架搭設一般要求             2.5 腳手架拆除                         2.6 防電避雷及安全防護措施

2.7 腳手架質量驗收與護理         2.8 外架現場施工管理               2.9 安全措施及要求

3 結構計算
