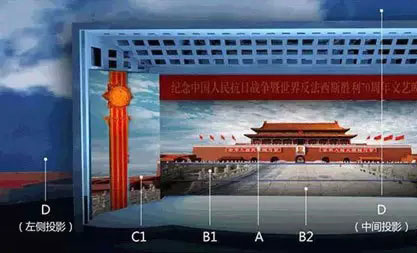

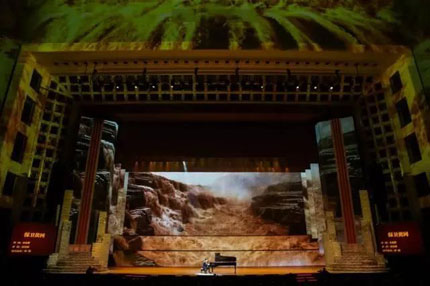

系統設計要求及實現功能：《勝利與和平》文藝晚會是面對全世界演出的重大主題晚會，在北京人民大會堂舉辦�！秳倮c和平》文藝晚會的視頻使用量之大可以說是超越了以往人民大會堂歷次專題晚會。視頻顯示區域共由四部分組成：第一部分是舞臺正中央的主LED屏幕，高13m，寬30m；第二部分是舞臺兩層臺階立面處的LED屏幕，每一層高2m，寬30m；第三部分是舞臺左右兩側各3道邊幕豎條LED屏，以及兩側假臺口的立柱大屏幕，其中假臺口的立柱大屏幕高達17m，而人民大會堂的臺口只有17.8m高；第四部分是人民大會堂舞臺臺口兩側墻壁和大會堂中心大穹頂?shù)耐队皡^(qū)，投影面積達1500㎡以上。
.
LED高清顯示屏的使用總面積超過1000㎡，視頻拼接量大。此外還有多處LED顯示屏與舞臺機械咬合的復雜裝置設計。如在主LED屏幕和兩層階梯屏幕上共有10塊2㎡、布線單獨設計的LED屏幕做成了前后可以開合的活動屏幕，演員在表演時可以出入，增強了演出的空間感和動態感，豐富了舞臺的調度。在舞臺的后部區域設置了由推拉式階梯平臺和兩層LED階梯屏組合成的內外嵌套式結構。
.
.
對于LED顯示屏的拼接，選用了目前國內拼接技術較好又穩定的邁普視通550視頻處理器。視頻拼接處理器也都做了雙備份。主路系統連接主網線，然后再將備用網線全都連接在備用拼接處理器上。而且這兩套拼接系統都有相同的信號源同步輸入，使顯示屏上的信號輸入形成一種循環，任何一根主網線斷路備路信號會自動接入，而這個過程不會出現任何黑屏。任何一路視頻處理器出現問題立即就能切換到備份系統上，使視頻拼接系統的安全性大大提高。
.
播控系統主要是由HIGHEND公司的Hog系列控制臺和比利時的Arkaos媒體服務器組成。在整個播控系統中，使用了1臺Hog
4控制臺和1臺Hog3控制臺,一主一備，兩臺Hog控臺之間通過Hog-NET接口組建網絡，互為熱備份。它們不論哪一臺出現了意外情況，另外一臺都會正常輸出控制信號，不會對演出產生任何影響。媒體服務器方面，總共使用了８臺服務器，４主４備。每一套主備服務器之間都加了一個視頻切換臺，當任何一臺服務器出現問題時可立即實施視頻信號的無縫切換，做到在觀眾察覺不到的情況下實現信號的切換。每一臺視頻切換器上都加了一個監視器，任何一臺視頻切換器出現問題時，也能做到馬上判斷問題的根源并及時做出相應處理。為了保證視頻信號傳輸穩定可靠，視頻控制臺與媒體服務器的連接全部采用ART-NET網絡傳輸。ART-NET網絡傳輸具有信號傳輸速度快、受干擾小的優勢。
.
系統信號的傳輸
.
系統穩定性的設計及實施
.
由于《勝利與和平》文藝晚會的重要性、影響面，對系統的穩定性進行了重點的設計。為保證系統對穩定性的高度要求，采取了以下措施。
.
（1）設備的穩定性。在系統設備的選擇上，精心配置品質精良、穩定性高的設備器材。
（2）整個系統雙備份。所有視頻拼接處理器、控制臺、媒體服務器、傳輸線路等都做了雙備份。
（3）專人定點巡視檢查各項設備的運行情況，隨時排查問題，做到早發現、早解決。 |
|
.v.
對于大會堂上空的穹頂投影則是采用了20臺26000lm的高流明投影機拼接投射而成，充分實現了燈光視頻“鋪天蓋地”的視覺效果。由于穹頂投影對象是曲邊和曲面，因此，投射圖形要先通過媒體服務器進行曲邊校正和邊緣融合，才能實現多個投影畫面的無縫拼接。此外視頻影像素材全部高清制作高清播放，這就要求視頻媒體服務器和視頻處理器能夠接收高清信號源，而且能夠無損地將高清視頻信號輸出到視頻顯示終端。在信號的傳輸過程中，鋪設長距離、多路光纖進行視頻信號的傳輸。在視頻顯示終端上優選小間距的LED高清顯示屏，以實現多路無縫融合拼接，保證視頻素材在高清播放時的細節和質感。
.
系統構成及技術要點
.
系統構成
根據該項目的功能需求和穩定性要求，系統設計了若干子系統：視頻操控、視頻信號處理、視頻信號傳輸、視頻顯示終端、系統備份等。主屏選用高清P4
LED顯示屏，寬30m、高13m，屏幕像素點寬6240點、高2704點。兩層臺階屏選用高清P4
LED顯示屏，寬30m、高4m，像素點寬7488點、高832點。上場口側屏、下場口側屏選用高清P6
LED顯示屏,各為寬20.5m、高17m，像素點寬2952點、高2448點。另外還設有為視頻投影區。
.
由于主屏高度和寬度的總像素?cái)?shù)（16872960點）超點，受視頻處理器跟顯示屏系統發送卡的硬件控制點數限制，所以將其分為9個區域拼接，即分由高3路、寬3路共9路控制驅動；每個視頻處理器可控制1874773點，主接收處理器將輸出信號源通過DVI信號分配器分給每一臺視頻處理器輸入，將每一臺處理器顯示的拼接區域設置好，拼接完成。同理，因?yàn)閮蓪优_(tái)階屏的寬度像素超點，所以在寬度上做了3路的拼接。上場口側屏、下場口側屏各做了高5路的拼接。
.
.
該系統視頻信號傳輸要求高清、穩定、安全、不失幀；同時傳輸距離長，走線路徑復雜，容易出現踩踏線路情況。視頻控制臺與LED顯示屏后方的視頻接收處理器的視頻信號的傳輸距離超過200
m，視頻信號傳輸距離長，信號易衰減。為了保證信號穩定不失真，所有的視頻信號傳輸都是采用可滿足高清要求的DVI接口、光纖傳輸。光纖本身比較嬌貴，長距離鋪設易折斷，再加之演出場地施工的特殊性和鋪設過程中還要經過觀眾席，使得光纖的布線尤為重要。在光纖鋪設過程中，使用了大量的線纜保護槽，將明線變暗線鋪設，重要路段都安排專人看守，確保線路安全萬無一失。同時每一路信號都使用兩套光纖傳輸一主一備，LED顯示屏后面的視頻接收主處理器上同有兩路同步的DVI信號輸入，任何一路光纖出現問題都能立即切換到另一條備用線路上。這些舉措使得視頻信號傳輸?shù)姆€(wěn)定性大大提高。 |
