1.3 屏幕的種類
投影屏幕的重要參數和屏幕的技術以及種類之間相互滲透、相互促進、相互又獨具風格，所以，我們下面將沿著技術的脈絡對屏幕的種類方面做以介紹。
投影屏幕按照投影方式主要分為：正投屏幕、背投屏幕；
投影屏幕按照屏幕材料的材質分為：硬質屏幕和軟質屏幕；
屏幕按照不用的應用方式分為：電動、手動、框架、嵌墻、支架；
屏幕按照表面不同分為：菲涅爾光學屏幕、漫反射光學屏幕； |
|
|
|
等等，總之，不同的應用都可以進行不同的分類，我們就不再一一冗述。如圖示，應用方式/材質一目了然： |
屏幕的通用技術：屏幕的技術關鍵是屏幕表面的材料解決光線的散射（
Scatter ）、反射（ Reflect） 、和折射（Refract）
，正確的解決和提高相應的三項參數，是屏幕技術的主題。
下面將從正投屏幕、背投屏幕兩大類進行屏幕技術和種類的說明。 |
| |
| 1.3.1
軟質屏幕技術和種類 |

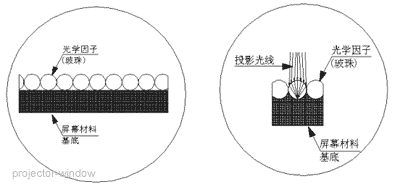

不論是何種應用方式，正投軟質屏幕其主要技術都是在一種不透光的布料上表面進行各種不同材料的噴涂技術，而表面材料中應用了不同的光學材料，光學材料中光學因子（國內通俗的講為玻珠）的多少和質量好壞，決定了屏幕的視角和表面增益以及其他重要參數。下圖1.3.1a/b，反映了理想狀態下玻珠對投影光線優化作用。
表面噴涂光學因子的穩定性和均勻性，影響著屏幕畫面的質量。
背投軟質屏幕的材料為PVC，同樣需要處理屏幕表面材料和屏幕材料，投影光線從后面照射到屏幕并成像。
屏幕表面的光學因子對投影光學進行優化，提高圖像質量，光學因子多少和分布，決定了屏幕的增益、視角和分辨率。屏幕表面光學因子和其他色素，可以對投影畫面的色彩飽和度和畫面進行優化。如：為了提高畫面的對比度，Stewart屏幕公司一些產品：GrayHawk、FireHawk、以及菲涅爾光學屏幕、漫反射屏幕表面被制成不同程度的灰色，而非白色。
國際著名的屏幕制造專家-------美國Stewart屏幕公司生產的正投軟幕以獨特的專利技術榮獲兩次國際奧斯卡技術與成就獎，該公司的電動屏幕更是利用該公司的專利技術和先進工藝為廣大用戶提供超大型電動屏幕的定制。Stewart電動軟幕的自繃性為表面平整性提供了有力的保障，同時使畫面質量更加優異。
電動屏幕的自繃性在很大程度上面解決了屏幕表面彎曲不平整的特點，表面材料的特殊工藝，使屏幕的維護變得簡單，除了特殊說明外，Stewart投影屏幕都具有可清洗的特點，采用專用的清洗液進行維護清理。
不論是正投（投影機放在屏幕的前面，即投影機和觀眾在屏幕的同一方向的投影方式）還是背投軟幕，Stewart都能滿足用戶的不同要求，并且進行定制，增益從0.95到3.0甚至更高，都可以實現，弧形幕、球形幕，等等應用體育場、會議室、仿真室、家庭影院、控制中心不同場合，Stewart屏幕公司使一切顯示變得可能……
|
|
|
1.3.2 硬質屏幕的種類和技術
硬質屏幕主要為漫反射光學硬幕和菲涅爾透鏡光學屏幕。
1.3.2.1
漫反射屏幕
漫反射屏幕的技術起源比較早，但是，前期發展比較慢，近幾年隨著應用范圍加大，發展迅速，主要特點是：視角大、增益低、對環境光攝影能力比較強，應用范圍廣闊。 |
1）、漫反射屏幕的技術之一是直接對亞克力表面進行處理制作而成。圖1示， 屏幕視角和清晰度都不理想，太陽效應也比較嚴重。主要為國內生產廠家的制造方式。
2）、漫反射屏幕的技術之二是用亞克力、玻璃等透明體材料作為基底，
在其表面粘貼背投軟質屏幕制作而成。圖2示，該種技術已經成熟應用在各種行業，上下左右視角都是180度，無太陽效應，同時屏幕的尺寸比較大。 |
|
| 目前國際著名的Stewart屏幕公司生產的硬質漫反射光學屏幕無縫最大可以做到長x寬：7.62米x3.23米。投影畫面亮麗奪目，完美再現，抗環境光能力強，無太陽效應，容易清洗和維護，故而在各個行業都得到了廣泛應用。 |
1.3.2.2 菲涅爾透鏡光學屏幕
菲涅爾光學透鏡屏幕就是在屏幕的前后表面都具有紋路，對著投影機的表面具有同心圓的菲涅爾透鏡紋路，對著觀眾的表面具有雙凸（柱狀）透鏡的豎條紋路，兩邊不同的紋路對投影機的光學進行優化，從而大大增加了屏幕的增益，但是，屏幕的垂直視角受到了嚴重的影響。目前國際方面著名的制造廠家主要有：美國STEWART屏幕公司（制造地：美國）、大日本印刷公司（DNP）（制造地：丹麥），丹麥SVS屏幕公司（制造地：丹麥）。
|
菲涅爾光學透鏡屏幕根據菲涅爾透鏡槽距角度的不同，每款屏幕都具有不同的焦距，以便滿足不同鏡頭投影機的需要。菲涅爾光學透鏡屏幕的原理如上圖示。
菲涅爾光學屏幕的特性和屏幕的雙凸透鏡節距、菲涅爾透鏡槽距等有著密切的關系。
目前屏幕的菲涅爾槽距主要為0.1-0.5毫米不等，凸透鏡節距主要為0.2-0.8毫米，每一個廠家根據屏幕尺寸大小都有明確的指標。
菲涅爾屏幕的增益較大，從2.0—12不等，可以根據不同的使用環境選擇。
|
 |
同時，因?yàn)槠聊槐砻娴耐哥R槽距較小，各個廠家材料使用和工藝加工不同，導致屏幕表面硬度不一致，將直接影響屏幕的使用和維護。國際著名的Stewart屏幕公司推出的菲涅爾透鏡光學屏幕因?yàn)楣に嚲肌⑦x材考究，所以，屏幕表面雖然具有透鏡紋路，但是硬度較高，抗劃傷、易維護、能清潔，進入中國市場后，很快得到廣大用戶的鐘愛和選用。
視角有所限制，尤其垂直視角較小，但是增益比較大，可以做到增益最高為12，可是視角就相當小了，應用市場非常小。 |
1.3.2.3 其它背投屏幕
還有一些背投屏幕因?yàn)槭褂迷诓煌膱龊希ㄟ^不同的技術加工而成，如：Holo屏幕等應用于櫥窗展示。
另外，一些專門應用在背投箱體的短焦距雙層屏幕，而從原理上而言，要使用短焦廣角鏡頭的屏幕要完全克服太陽效應，較好的辦法是將菲涅爾屏幕對貼后，其效果最好。同時，有一些公司生產的超短焦投影屏幕是在雙層的屏幕中間增加一些黑玻珠（色素），提高抗環境光能力，應用于一些超短焦的廣角鏡頭投影機。
（1）
（2） （3） （4） |
