NEC分布式拼接控制器/融合器具有高清輸入節點、內嵌OPS式輸出節點等創新技術優勢，適用于安全監控、交通指揮、汽車設計、航空航天、演播大廳、主題公園、展覽展示等應用領域。NEC分布式拼接/
融合控制系統創造性地把拼接與融合功能完全糅合進同一系統中，做到一套系統、兩種功能，主機信號由網線傳輸至顯示器拼接墻和雙臺投影機融合，克服傳統拼接控制器與融合控制器設備分離、必須分別控制的缺點。
.
分布式拼接融合器技術與特點
.
前端處理
.
傳統處理方式
當一個畫面需要在拼接顯示屏上跨屏顯示時，傳統的拼接處理器通常會采取以下方式：采集端采集信號后，將該信號復制多份，分別傳輸至有畫面輸出的各個處理單元，經輸出顯示端運算處理后再將圖像輸出到對應的顯示屏上。這樣，系統內數據流量也會因此倍增，數據的傳輸帶寬就成為了系統性能的瓶頸。
.
NEC【前端處理】方式
【前端處理】是NEC Netrix拼接處理系統采用最新的獨創技術，依據在顯示屏上的預設位置、大小，對所采集的信號在采集端就預先進行智能切割，并通過網絡精確傳送至各自輸出節點。
.
帶寬無冗余
在NEC Netrix系統中，信號傳輸所需要的帶寬由兩個因素決定：信號源本身的信息量和最終顯示在大屏幕上的實際分辨率。從信號輸入端來看，由于采用了【前端處理】技術，信號傳輸所需要的帶寬絕對不會超過信號自身所承載的信息量。從信號輸出端來看，由在各顯示屏的物理分辨率是固定的，所以信號傳輸所需要的帶寬亦不會超過屏幕的物理分辨率。
.
網絡化
.
> 采用通用千兆交換機；
> 端到端純數字傳輸；
> 數據傳輸于鏈路層；
> 采用CAT6 類網線，最大傳輸距離200 米；
> 私有傳輸協議, 不采用任何視頻壓縮算法、無壓縮色彩空間采用YUV 4:4:4 | RGB 888 ；
> 網絡高速同步包，保證了畫面的高同步。 |
|
.
.
簡單易用
.
模塊化
基于網絡分布式結構，分為輸入節點、輸出節點、交換機、控制節點，結構簡單清晰。
.
OPS規范
NEC液晶拼接單元支持OPS規范（OPS標準由NEC、Intel、微軟三家共同起草規范），這樣把NEC分布式拼接控制器的信號接收節點集成到內嵌式OPS設備中，這種一體化設計大大節約了空間，提高了系統的易用性和穩定性。
.
網絡分布
.

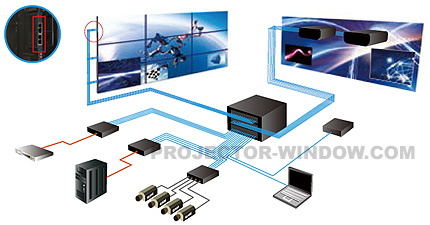

NEC分布式拼接系統由輸入輸出節點和網絡交換機組成。相比傳統拼接處理器，具有接入信號廣、信號無壓縮、穩定性好、維護性好、擴展靈活、施工方便等諸多優點。只需要通過通用的6
類網線隨時隨地的增減輸入輸出節點。
.
拼融無限
.
NEC分布式拼接處理系統的輸入/
輸出節點數量無上限，更是采用獨有的【前端處理】技術保證了畫質無壓縮、帶寬無冗余。再加上支持windows、Mac等多平臺，只要當信號源進入輸入節點后，讓人無盡的感受到高畫面、高流暢度、多窗口的視覺體驗。
.
綠色環保，低功耗
.
NEC分布式控制器每個輸入/輸出節點功耗僅僅15w，OPS輸出節點更無需外部供電且無風扇、無散熱孔、靜音防塵設計，為綠色環保做出了貢獻。 |
